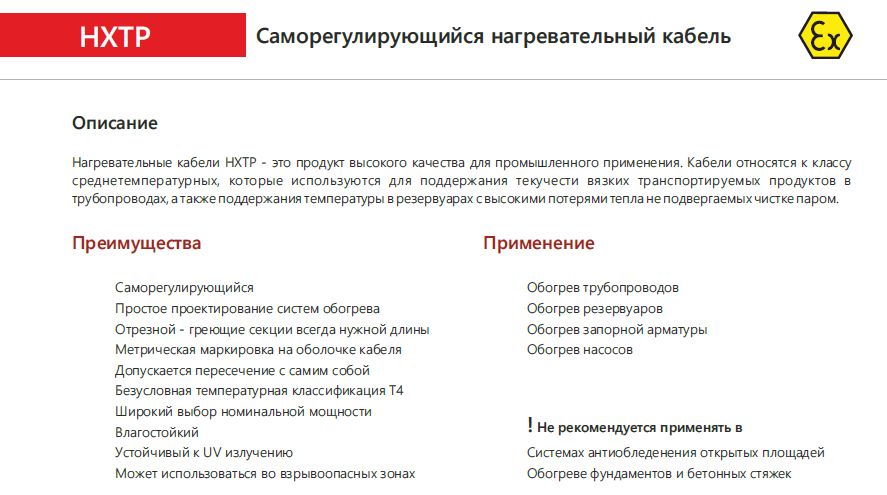

Нагревательные кабели HXTP - это продукт высокого качества для промышленного применения. Кабели относятся к классу среднетемпературных, используются для поддержания текучести вязких транспортируемых продуктов в трубопроводах, а также поддержания температуры в резервуарах с высокими потерями тепла, не подвергаемых чистке паром.

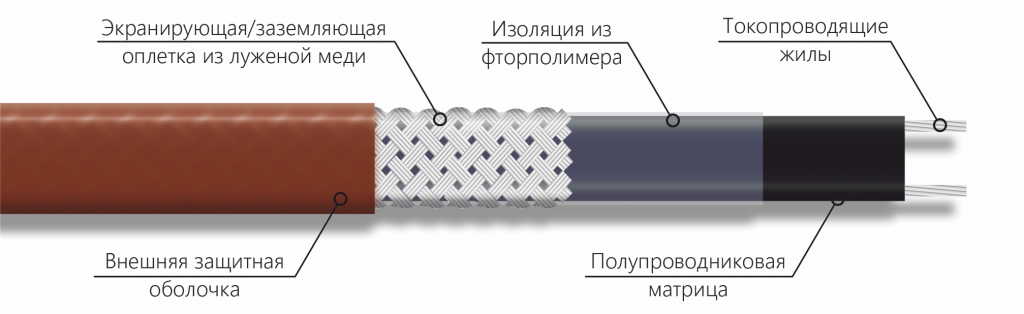

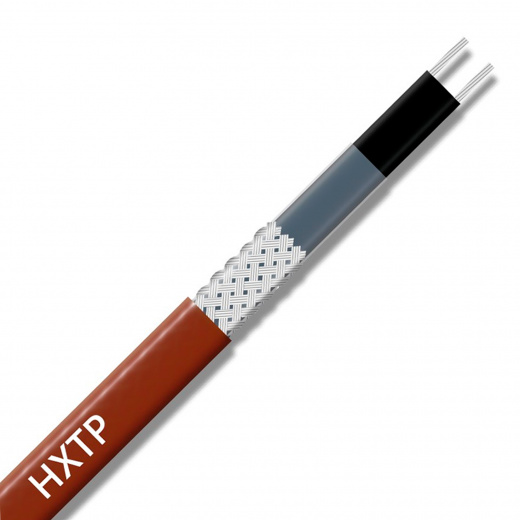

Конструкция кабеля
Преимущества:
- Саморегулирующийся
- Простое проектирование систем обогрева
- Отрезной - греющие секции всегда нужной длины
- Метрическая маркировка на оболочке кабеля
- Допускается пересечение с самим собой
- Безусловная температурная классификация T4
- Широкий выбор номинальной мощности
- Влагостойкий
- Устойчивый к UV излучению
- Может использоваться во взрывоопасных зонах
Применение:
- Обогрев трубопроводов
- Обогрев резервуаров
- Обогрев запорной арматуры
- Обогрев насосов

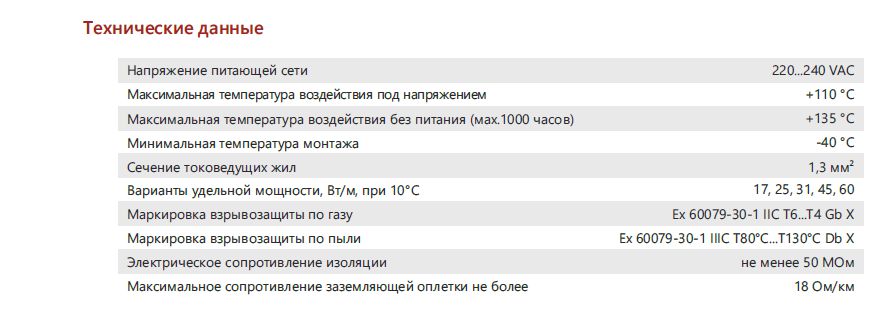

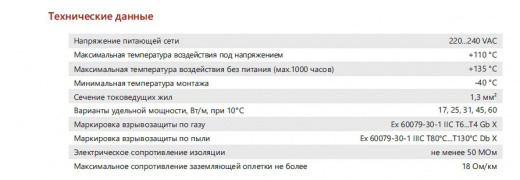

Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +110°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +135°С |
| Минимальная температура монтажа | -40°С |
| Сечение токоведущих жил | 1,3 мм² |
| Варианты удельной мощности, Вт/м, при 10 ° С | 17, 25, 31, 45, 60 |
| Маркировка взрывозащиты по газу | Ex 60079-30-1 IIC T6...T4 Gb X |
| Маркировка взрывозащиты по пыли | Ex 60079-30-1 IIIC T80°C...T130°С Db X |
| Электрическое сопротивление изоляции | не менее 50 МОм |
| Максимальное сопротивление экранирующей/заземляющей оплетки не более | 18 Ом/км |
Оболочка:

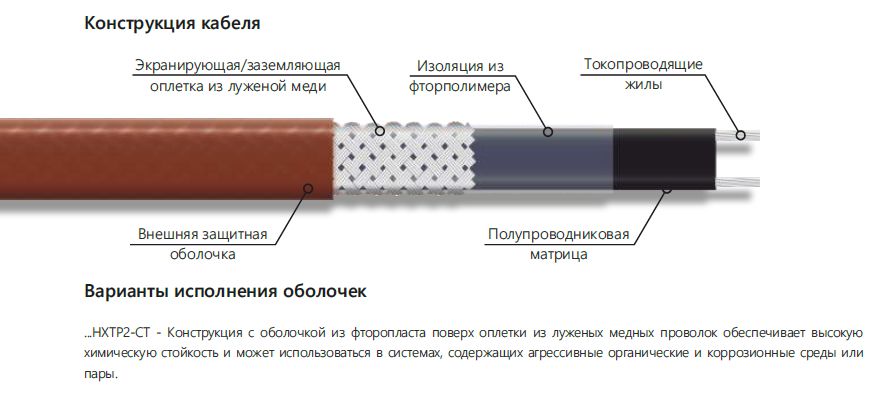

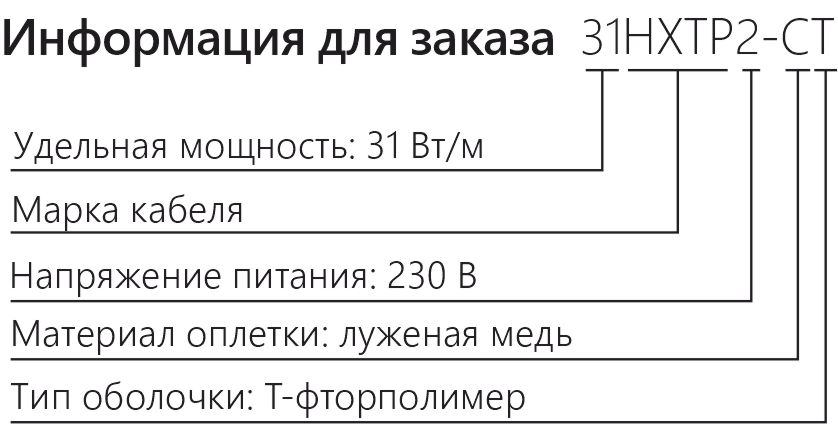

...HXTP2-CT - Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает высокую химическую стойкость и может использоваться в системах, содержащих агрессивные органические и коррозионные среды или пары.

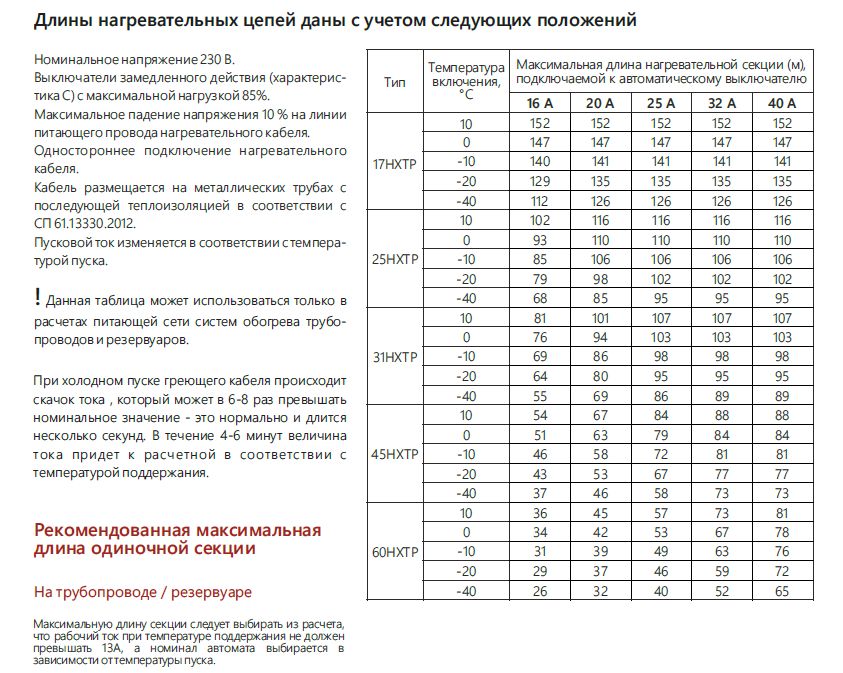

Длины нагревательных цепей даны c учетом следующих положений:
Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10% на линии питающего провода нагревательного кабеля. Одностороннее подключение нагревательного кабеля. Кабель размещается на металлических трубах с последующей теплоизоляцией в соответствии с СП 61.13330.2012. Пусковой ток изменяется в соответствии с температурой пуска.
!Данная таблица может использоваться только в расчетах питающей сети систем обогрева трубопроводов и резервуаров.
При холодном пуске греющего кабеля происходит скачок тока , который может в 6-8 раз превышать номинальное значение - это нормально и длится несколько секунд. В течение 4-6 минут величина тока придет к расчетной в соответствии с температурой поддержания.
| Тип |
Температура включения, °C |
Максимальная длина нагревательной секции (м), подключаемой к автоматическому выключателю | ||||
| 16А | 20А | 25А | 32А | 40А | ||
|
17HXTP |
10 | 152 | 152 | 152 | 152 | 152 |
| 0 | 147 | 147 | 147 | 147 | 147 | |
| -10 | 140 | 141 | 141 | 141 | 141 | |
| -20 | 129 | 135 | 135 | 135 | 135 | |
| -40 | 112 | 126 | 126 | 126 | 126 | |
|
25HXTP |
10 | 102 | 116 | 116 | 116 | 116 |
| 0 | 93 | 110 | 110 | 110 | 110 | |
| -10 | 85 | 106 | 106 | 106 | 106 | |
| -20 | 79 | 98 | 102 | 102 | 102 | |
| -40 | 68 | 85 | 95 | 95 | 95 | |
| 31HXTP | 10 | 81 | 101 | 107 | 107 | 107 |
| 0 | 76 | 94 | 103 | 103 | 103 | |
| -10 | 69 | 86 | 98 | 98 | 98 | |
| -20 | 64 | 80 | 95 | 95 | 95 | |
| -40 | 55 | 69 | 86 | 89 | 89 | |
|
45HXTP |
10 | 54 | 67 | 84 | 88 | 88 |
| 0 | 51 | 63 | 79 | 84 | 84 | |
| -10 | 46 | 58 | 72 | 81 | 81 | |
| -20 | 43 | 53 | 67 | 77 | 77 | |
| -40 | 37 | 46 | 58 | 73 | 73 | |
|
60HXTP |
10 | 36 | 45 | 57 | 73 | 81 |
| 0 | 34 | 42 | 53 | 67 | 78 | |
| -10 | 31 | 39 | 49 | 63 | 76 | |
| -20 | 29 | 37 | 46 | 59 | 72 | |
| -40 | 26 | 32 | 40 | 52 | 65 | |
Рекомендованная максимальная длина одиночной секции:
На трубопроводе / резервуаре
Максимальную длину секции следует выбирать из расчета, что рабочий ток при температуре поддержания не должен превышать 13А, а номинал автомата выбирается в зависимости от температуры пуска.

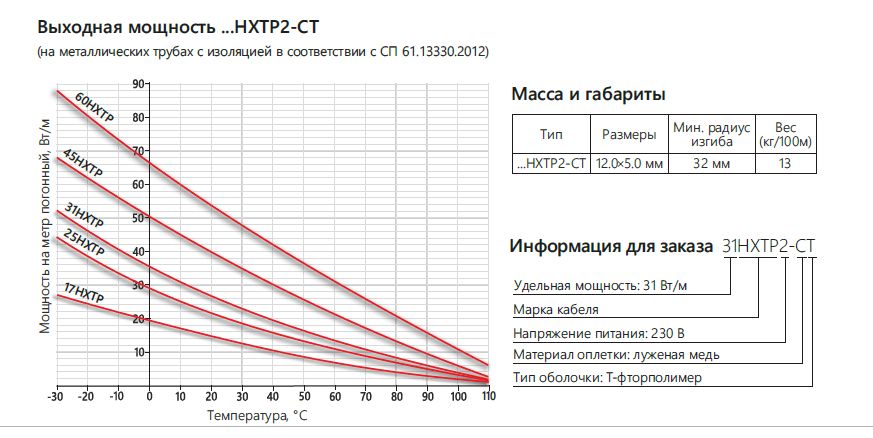

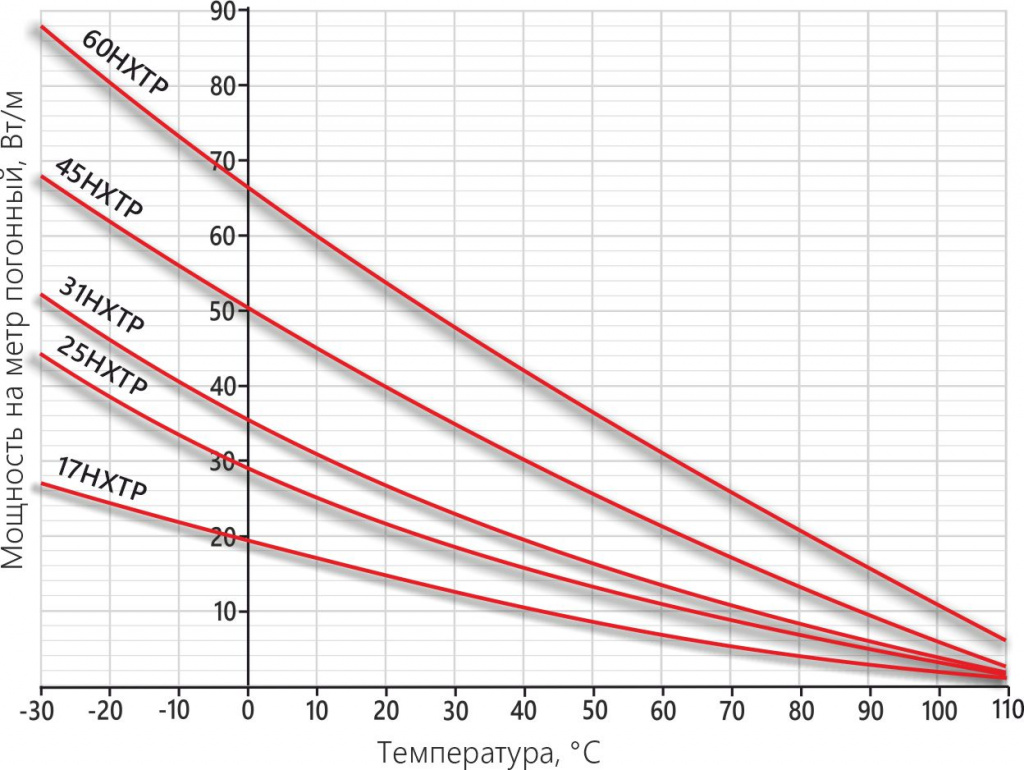

Выходная мощность ...HXTP...-2CT
(на металлических трубах с изоляцией в соответствии с СП 61.13330.2012)
Масса и габариты
| Размеры | Мин.радиус изгиба | Вес (кг/100м) |
| 12,0x5,0 мм | 32 мм | 13 |
