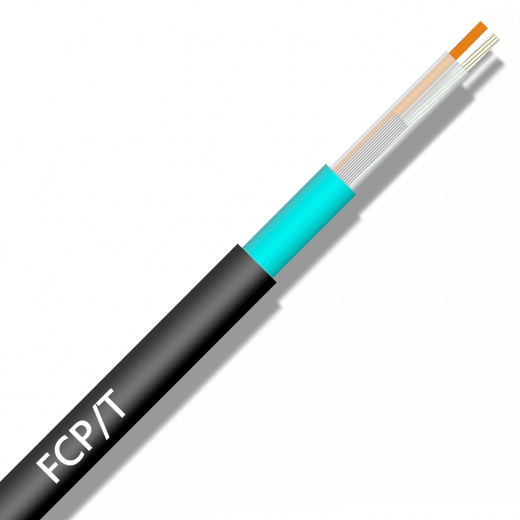

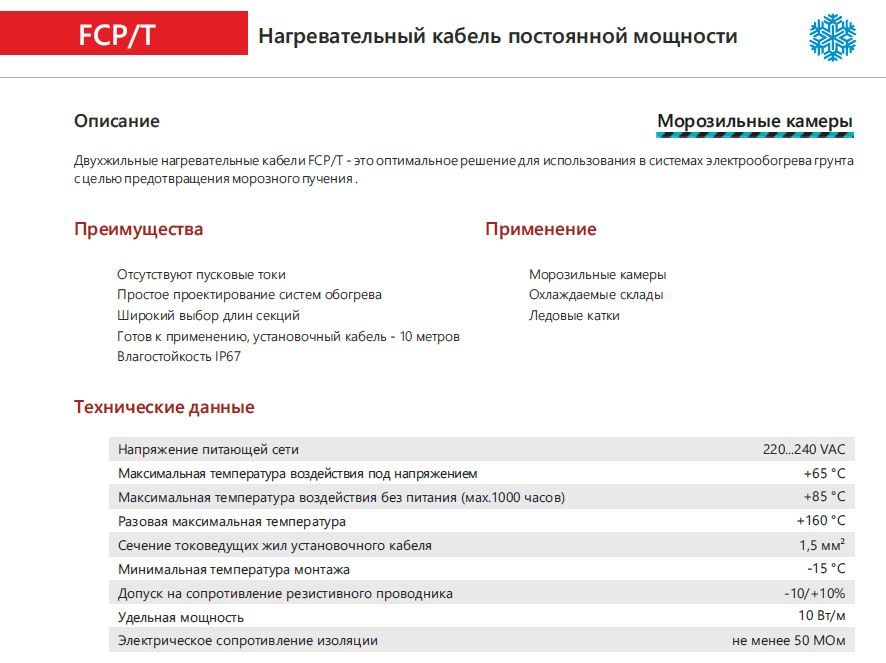

Двухжильные нагревательные кабели FCP/T - это оптимальное решение для использования в системах электрообогрева грунта с целью предотвращения морозного пучения.

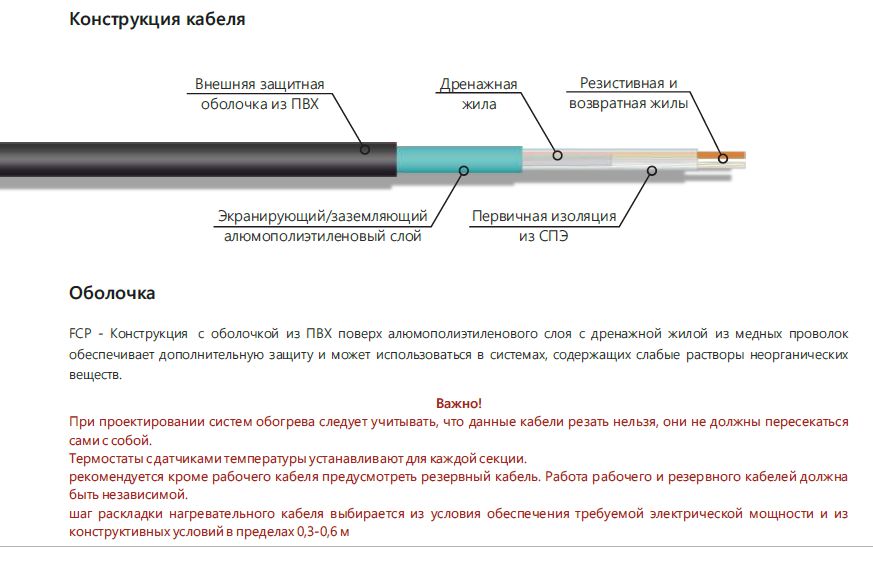

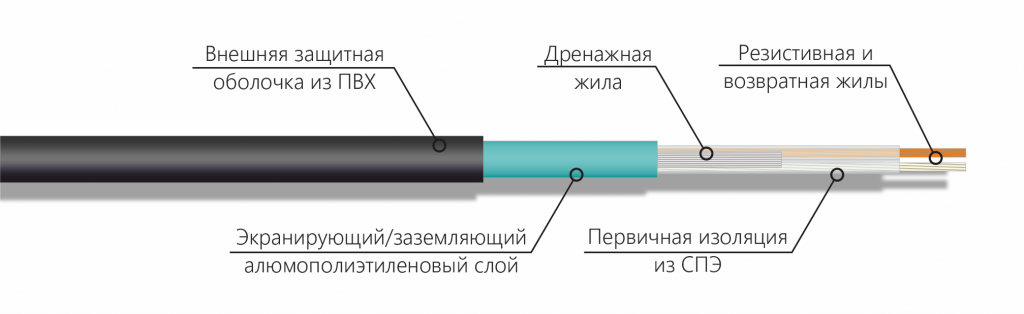

Конструкция кабеля
Преимущества:
- Отсутствуют пусковые токи
- Простое проектирование систем обогрева
- Широкий выбор длин секций
- Готов к применению, установочный кабель - 10 метров
- Влагостойкость IP67
Применение:
- Морозильные камеры
- Охлаждаемые склады
- Ледовые катки
Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +65°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +85°С |
| Разовая максимальная температура | +160°С |
| Сечение токоведущих жил установочного кабеля | 1,5 мм² |
| Минимальная температура монтажа | -15 °С |
| Допуск на сопротивление резистивного проводника | -10/+10% |
| Удельная мощность | 10 Вт/м |
| Электрическое сопротивление изоляции | не менее 50 МОм |
Оболочка:
FCP - Конструкция с оболочкой из ПВХ поверх алюмополиэтиленового слоя с дренажной жилой из медных проволок обеспечивает дополнительную защиту и может использоваться в системах, содержащих слабые растворы неорганических веществ.

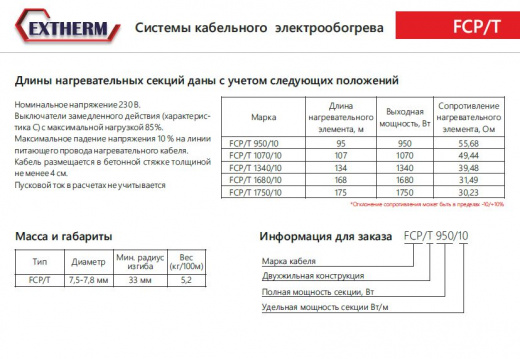

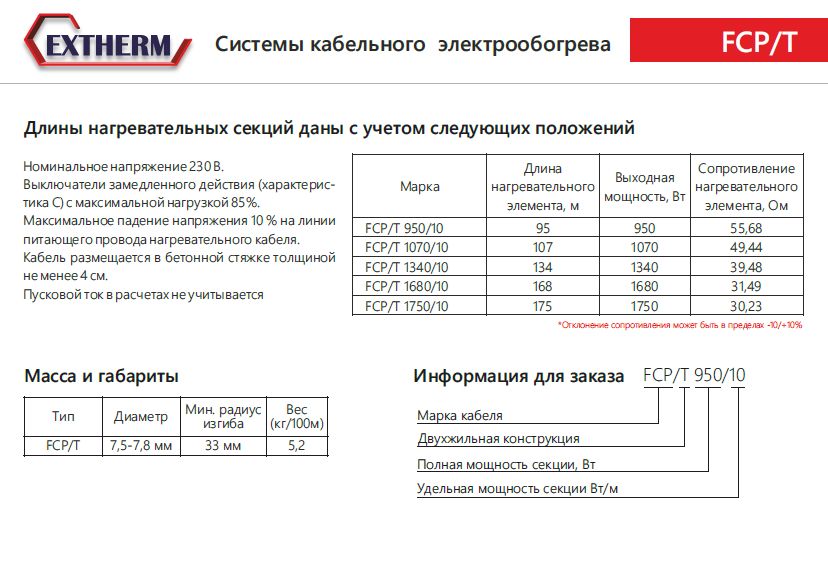

Длины нагревательных секций даны c учетом следующих положений:
Номинальное напряжение 230В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10% на линии питающего провода нагревательного кабеля. Кабель размещается в бетонной стяжке толщиной не менее 4 см. Пусковой ток в расчетах не учитывается.
| Марка | Длина нагревательного элемента, м | Выходная мощность, Вт | Сопротивление нагревательного элемента, Ом |
| FCP/T 950/10 | 95 | 950 | 55,68 |
| FCP/T 1070/10 | 107 | 1070 | 49,44 |
| FCP/T 1340/10 | 134 | 1340 | 39,48 |
| FCP/T 1680/10 | 168 | 1680 | 31,49 |
| FCP/T 1750/10 | 175 | 1750 | 30,23 |
Масса и габариты
| Диаметр | Мин.радиус изгиба | Вес (кг/100м) |
| 7,5-7,8 мм | 33 мм | 5,2 |
Важно! При проектировании систем обогрева следует учитывать, что данные кабели резать нельзя, они не должны пересекаться сами с собой. Термостаты с датчиками температуры устанавливают для каждой секции. Рекомендуется кроме рабочего кабеля предусмотреть резервный кабель. Работа рабочего и резервного кабелей должна быть независимой. Шаг раскладки нагревательного кабеля выбирается из условия обеспечения требуемой электрической мощности и из конструктивных условий в пределах 0,3-0,6 м.
