Коробка распределительная атмосферостойкая для соединения силовых и контрольных кабелей и монтажа электронного оборудования.

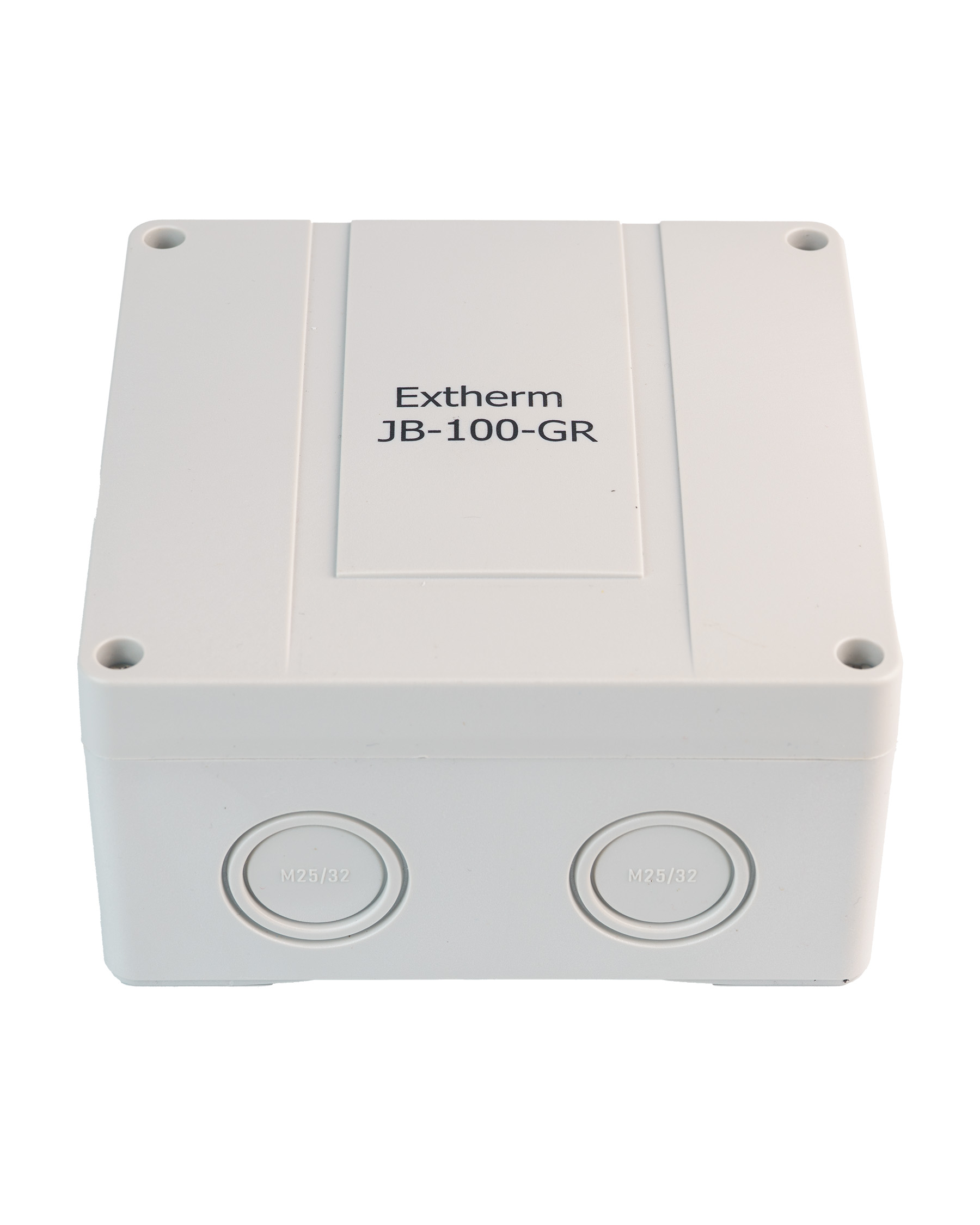

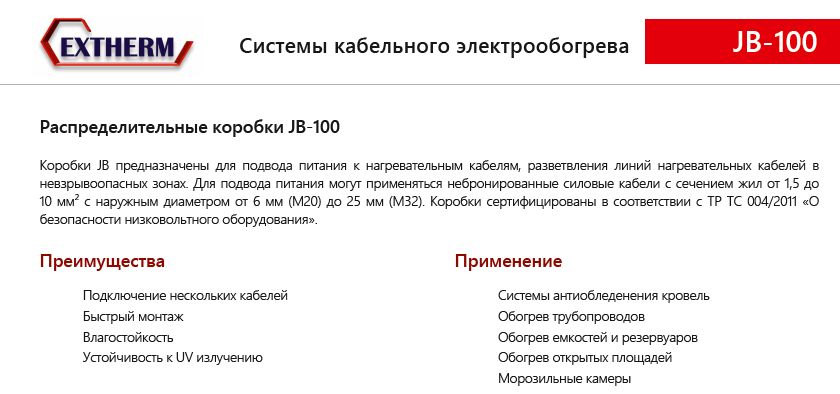

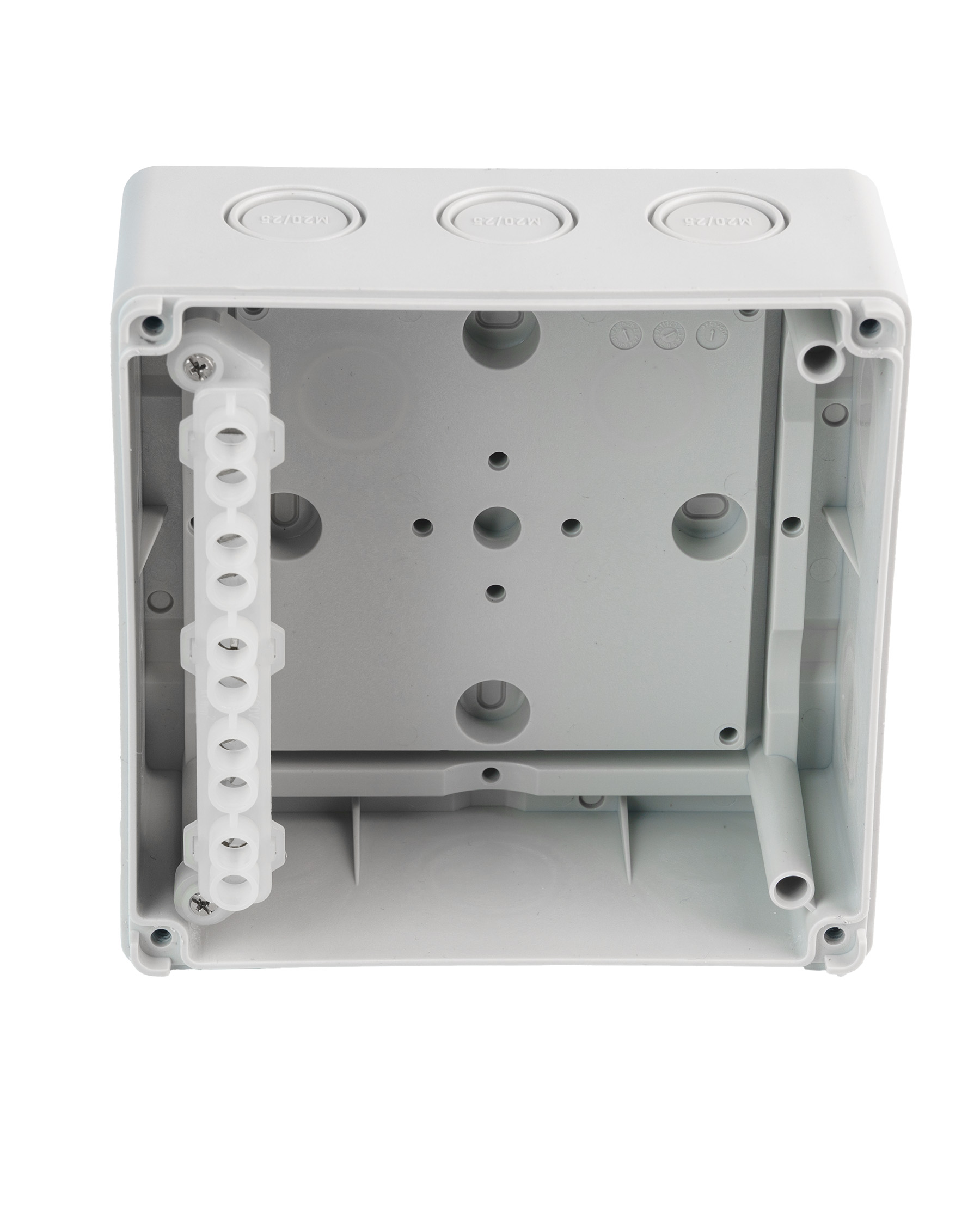

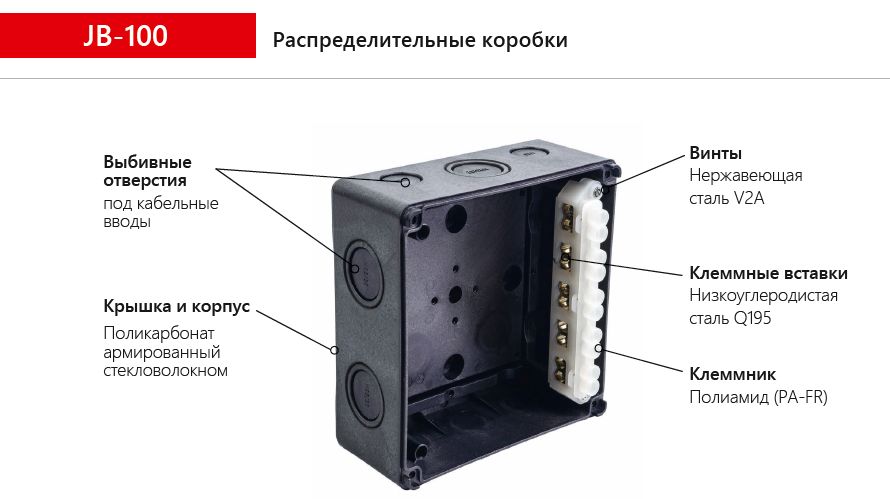

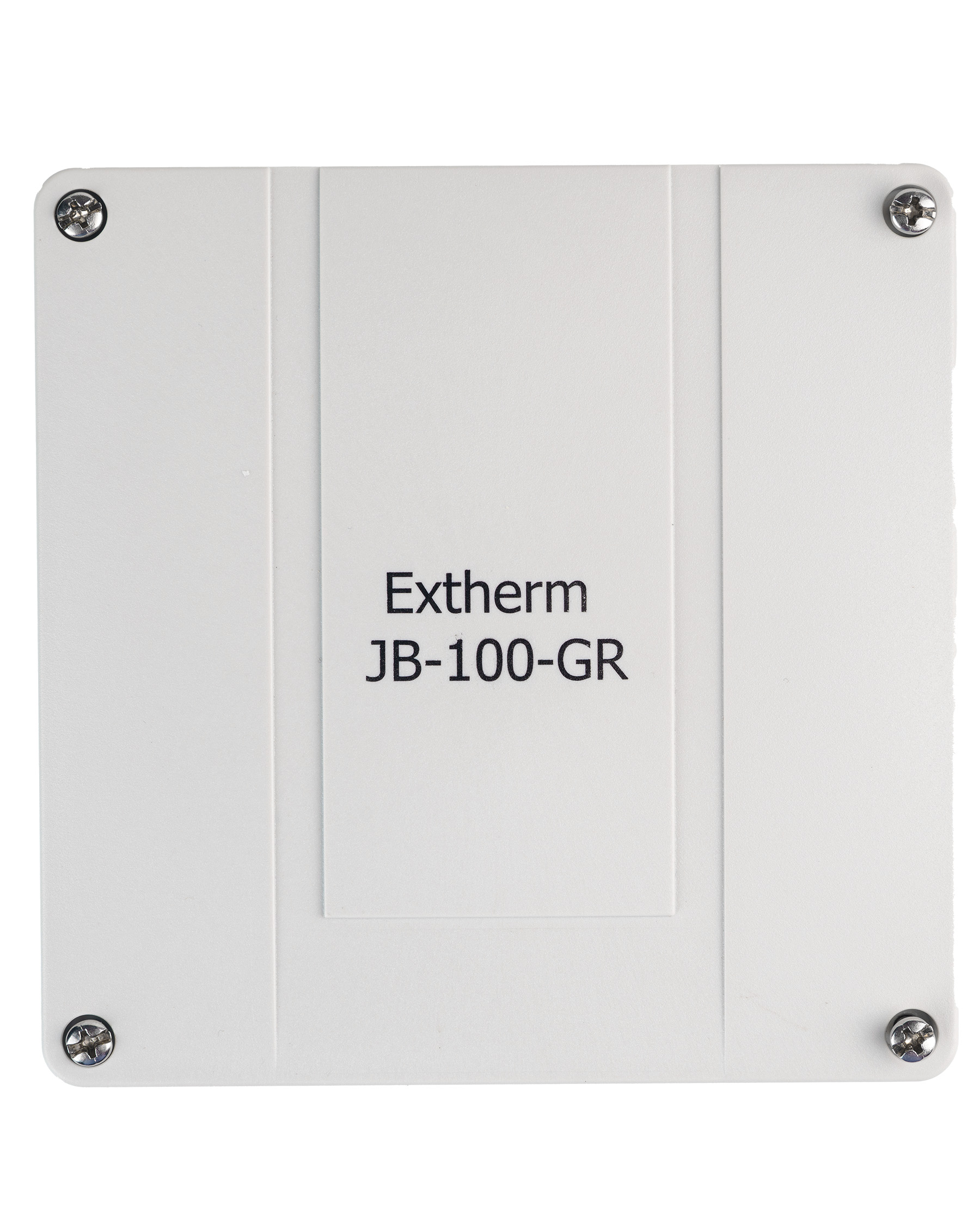

Коробка распределительная атмосферостойкая Extherm JB-100 предназначена для соединения силовых и контрольных кабелей, а также для монтажа электронного оборудования. Степень защиты оболочки IP66. Ударопрочная. Применяемые для изготовления данной коробки материалы стойки к воздействию УФ-лучей, слабым растворам кислот и щелочей, спиртам, минеральным и растительным маслам. Высокое расположение клемм повышает удобство и обеспечивает быстрый монтаж соединений. Для подвода питания могут применяться небронированные силовые кабели с сечением жил от 1,5 до 10 мм² с наружным диаметром от 6 мм (М20) до 25 мм (М32).

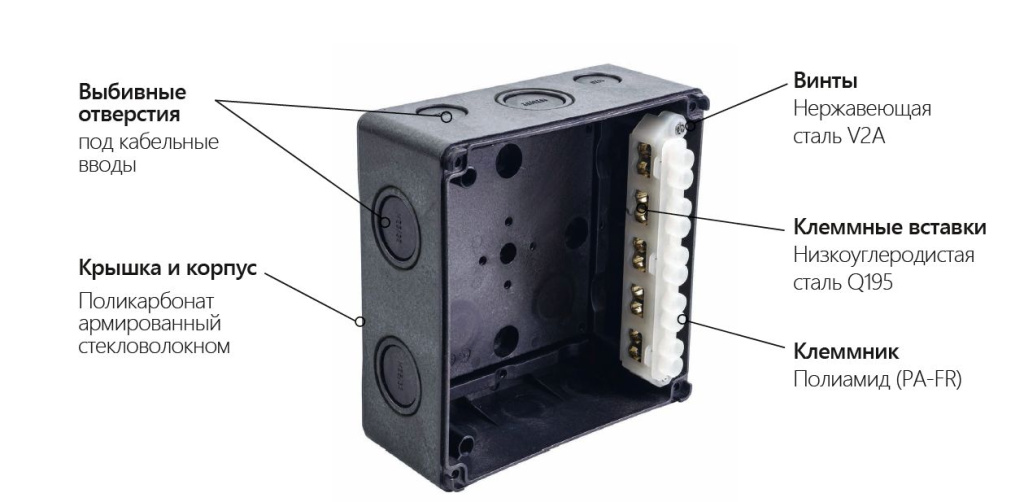

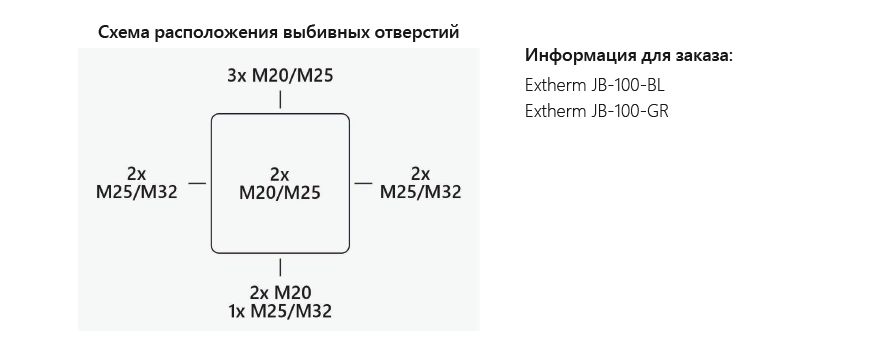

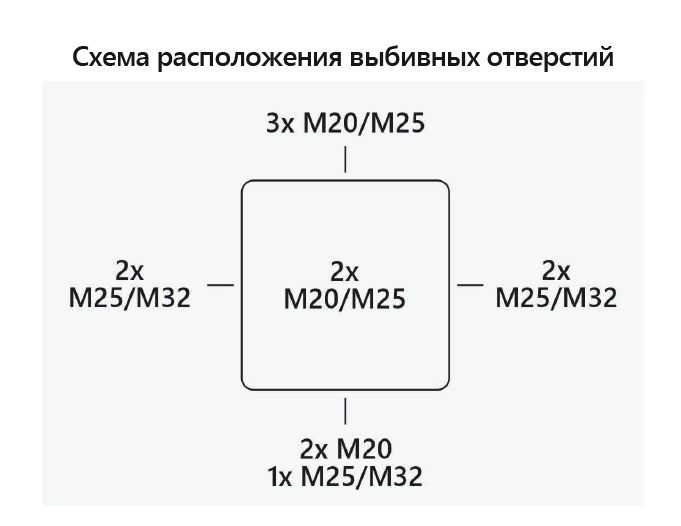

На боковых стенках коробки предусмотрены:-2 выбивных отверстия под кабельные вводы М20;
-3 выбивных отверстия под кабельные вводы М20/М25;
-5 выбивных отверстий под кабельные вводыМ25/М32.

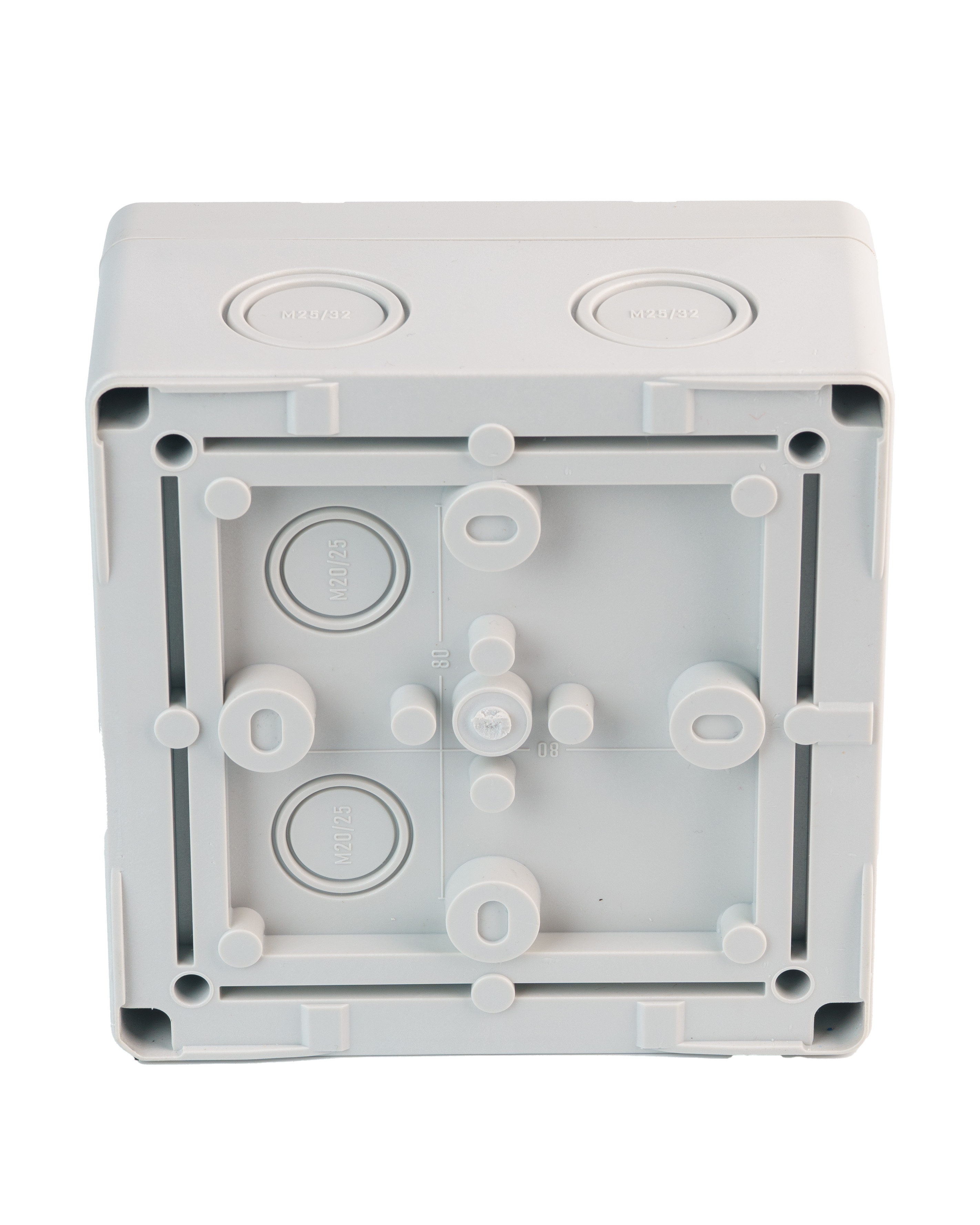

На задней стенке предусмотрены 2 выбивных отверстия под кабельные вводы М20/25.
Обжимаемые провода - 4 x 4² / 4 x 6² / 4 x 10².
! Соединение медного и алюминиевого проводов в данной клемме недопустимо!

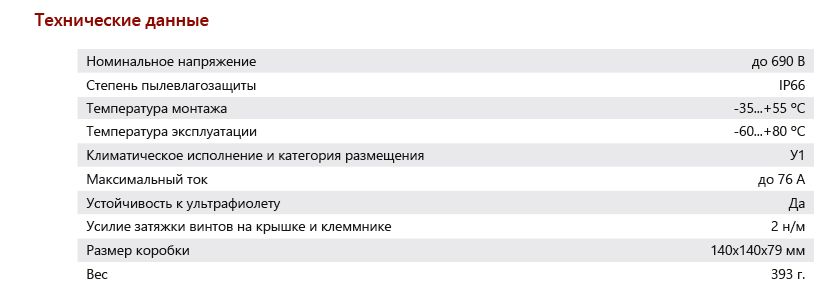

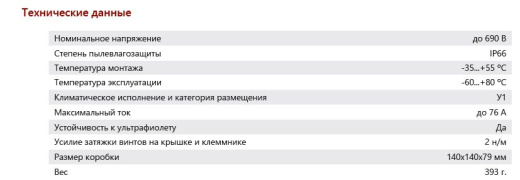

Технические данные:
| Габариты (ДхШхВ): | 140х140х79 мм |
| Количество кабельных вводов | 12 (М20 – 2, М20/М25 – 5, М25/М32 – 5) |
| Минимальное сечение проводника | 1,5 мм² |
| Максимальное сечение проводника | 10 мм² |
| Напряжение питания AC | до 690 В |
| Сила тока | до 76 А |
| Количество полюсов клеммного ряда | 5 |
| Обжимаемые провода | 4 x 4² / 4 x 6² / 4 x 10² |
| Усилие затяжки винтов крышки | 2 N m |
| Защита от УФ | да |
| Диаметр подводимых кабелей | 13мм-18 мм |
| Температура окружающей среды | - 60 °C/ +80 °C |

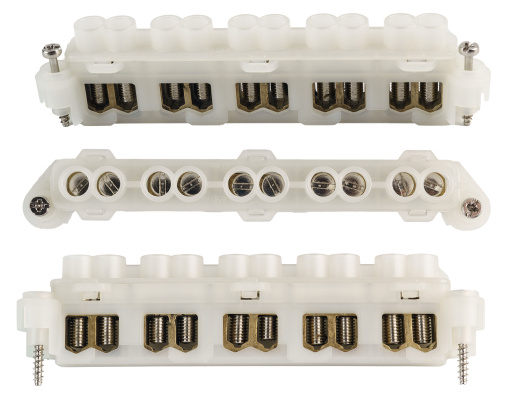

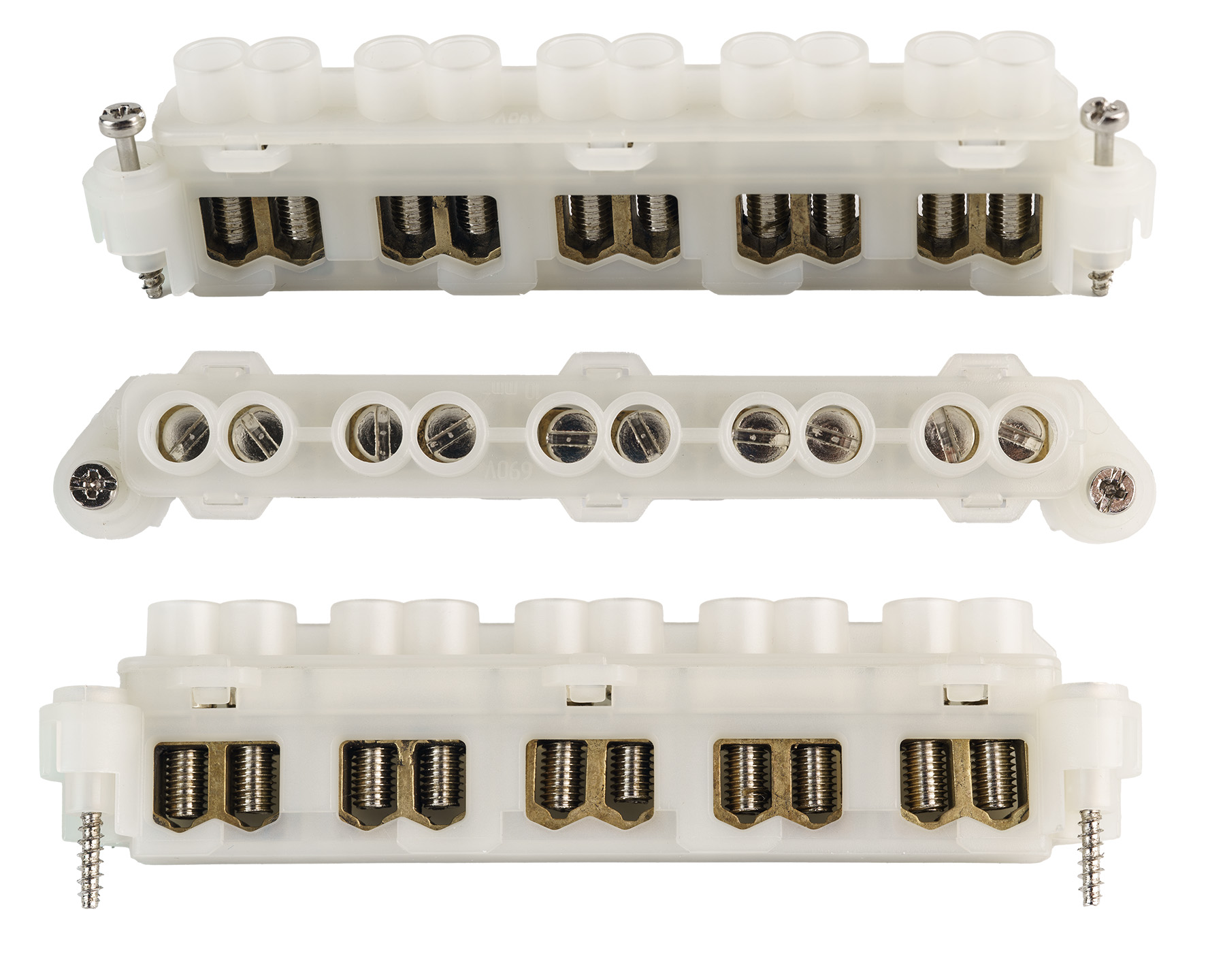

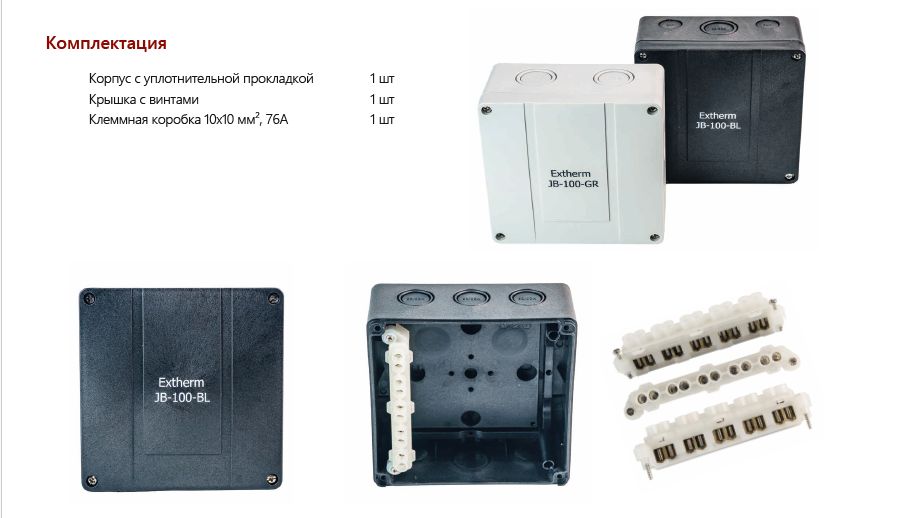

| Комплект поставки | Коробка, крышка коробки, 4 самореза, съемный клеммный ряд 10х10 мм кв |
|
|
|
