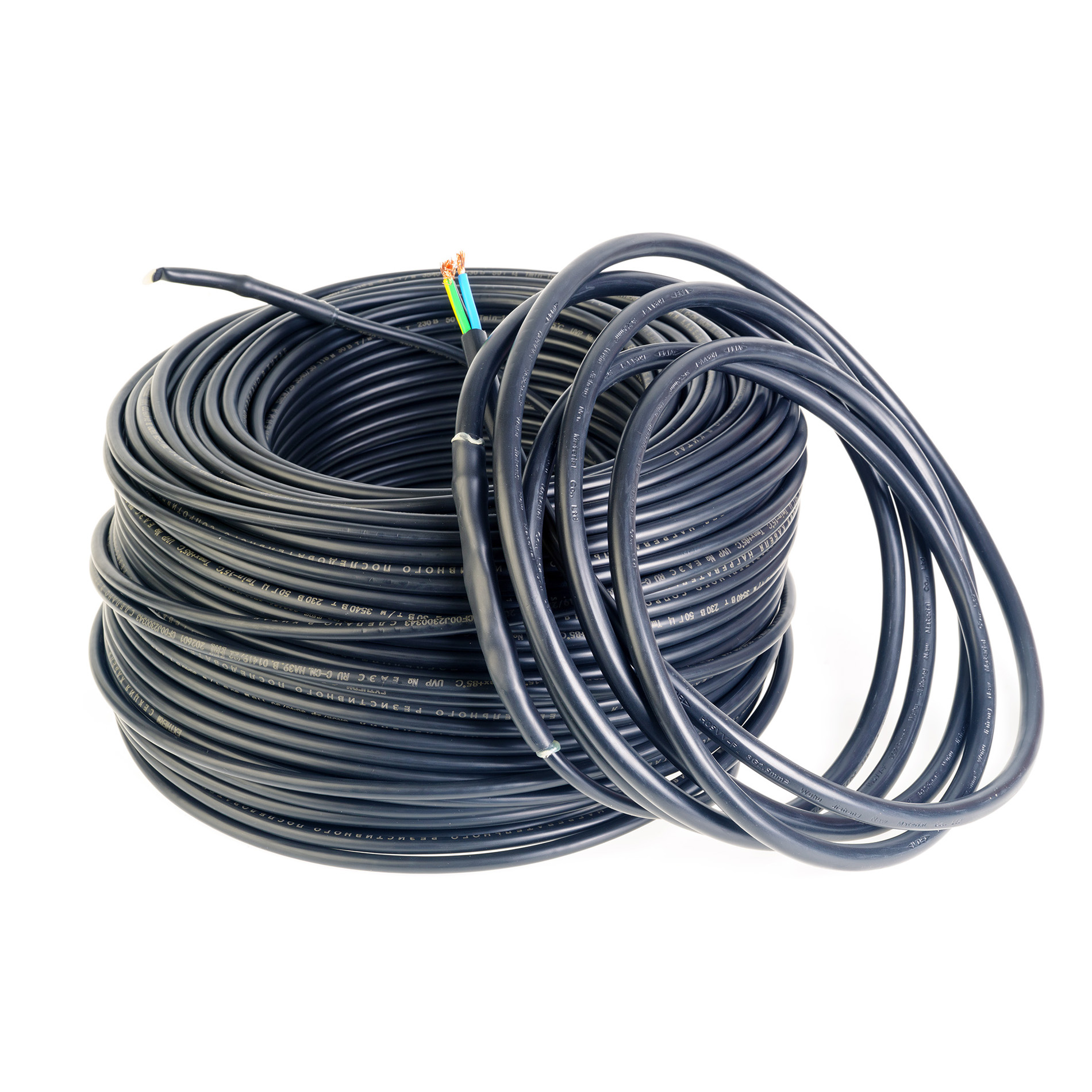

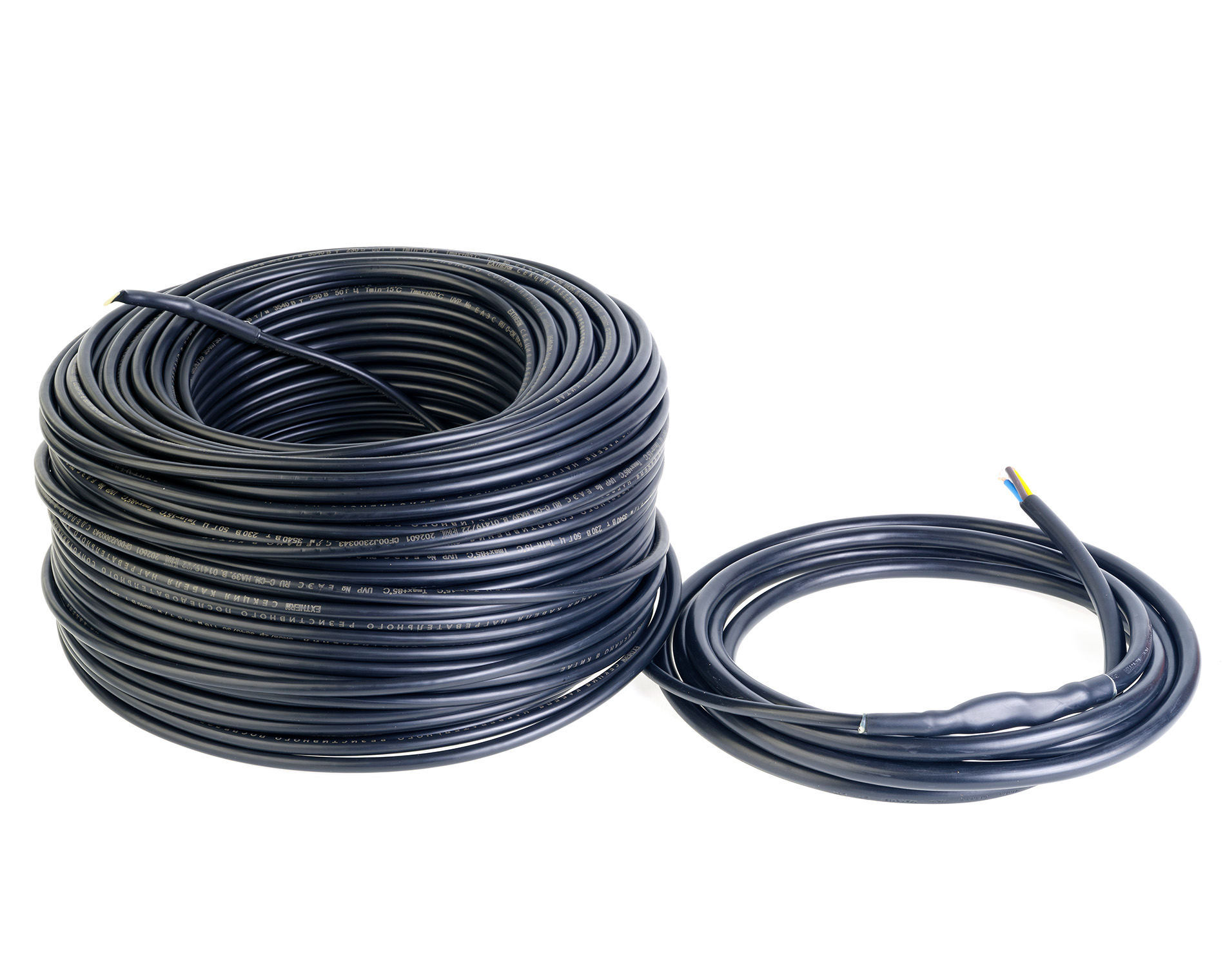

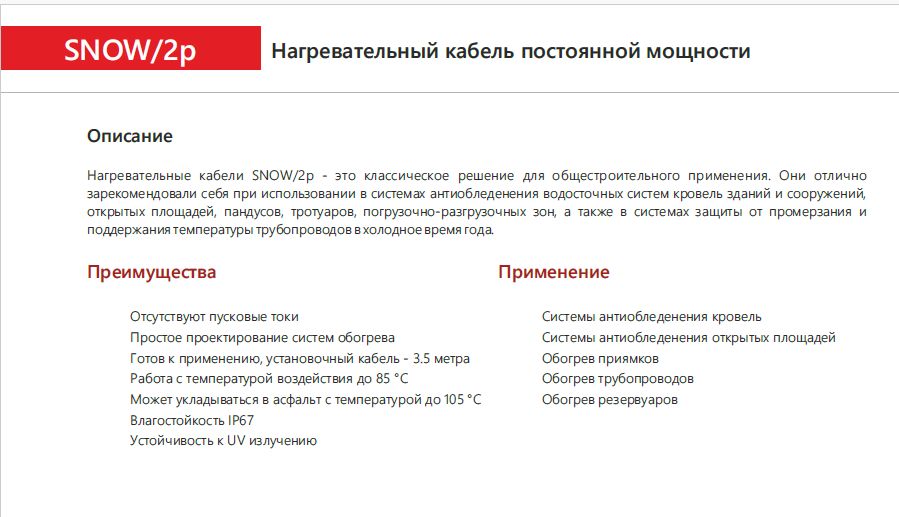

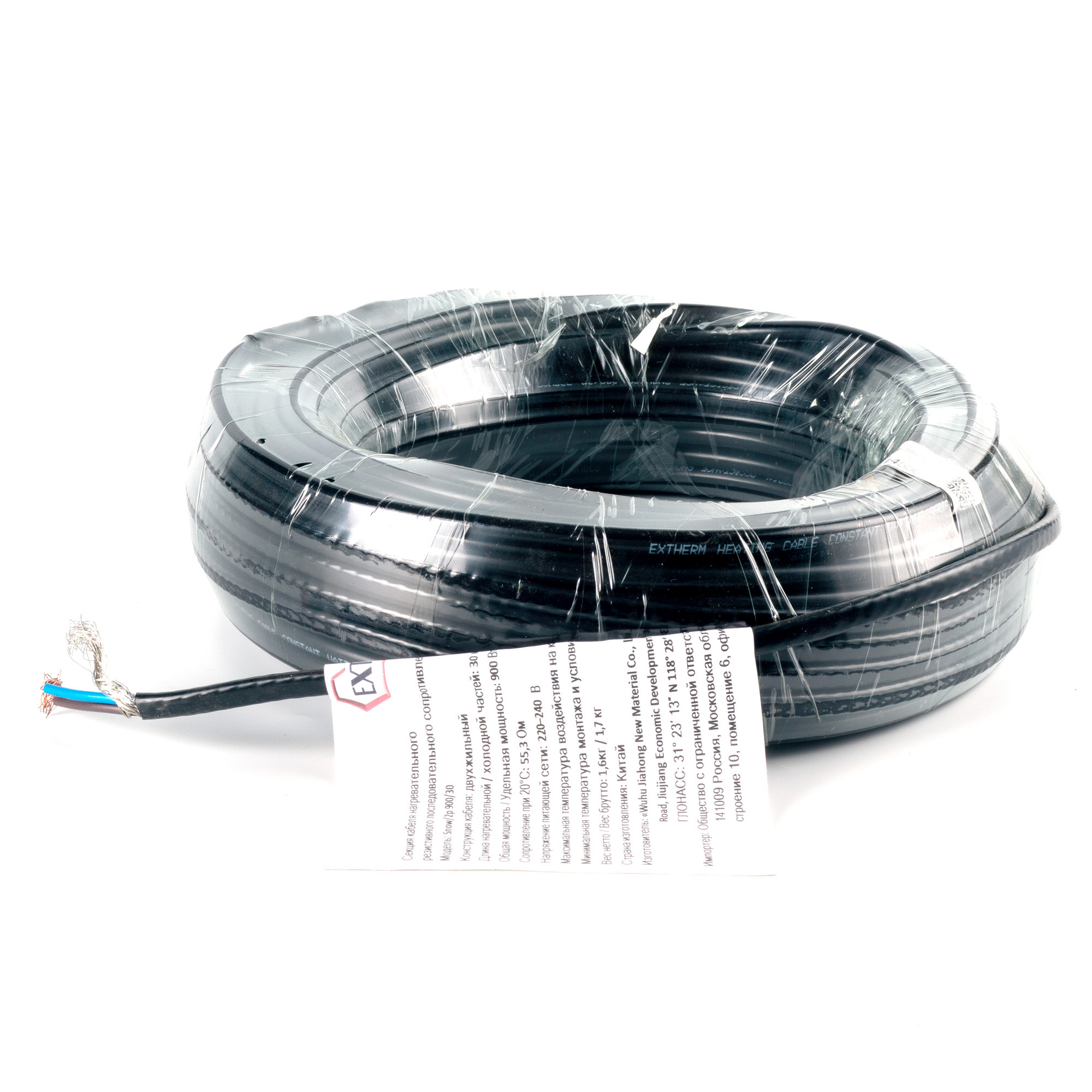

Нагревательные кабели SNOW/2p - это классическое решение для общестроительного применения. Они отлично зарекомендовали себя при использовании в системах антиобледенения водосточных систем кровель зданий и сооружений, открытых площадей, пандусов, тротуаров, погрузочно-разгрузочных зон.

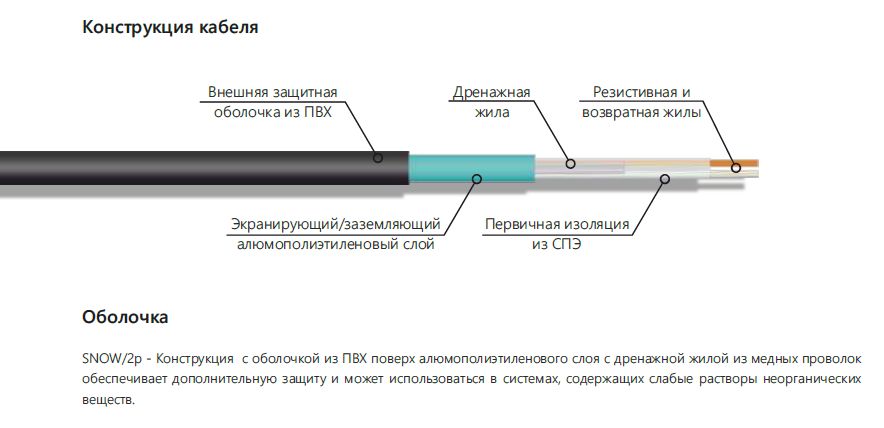

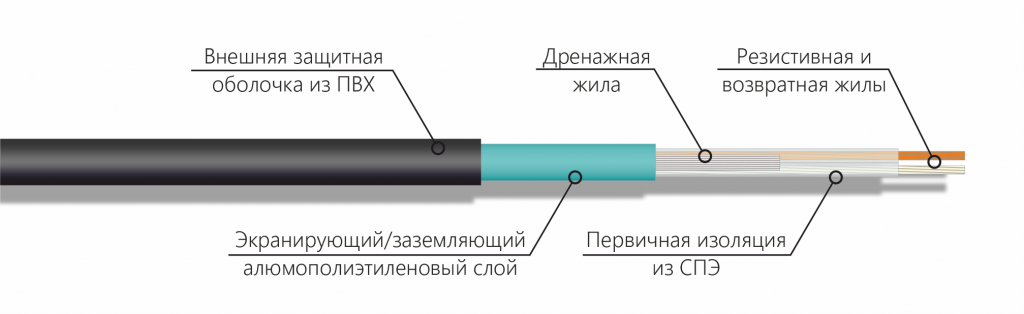

Конструкция кабеля
Преимущества:
- Отсутствуют пусковые токи
- Простое проектирование систем обогрева
- Готов к применению, установочный кабель - 3.5 метра
- Работа с температурой воздействия до 85°С
- Может укладываться в асфальт с температурой до 105°С
- Влагостойкость IP67
- Устойчивость к UV излучению
Применение:
- Системы антиобледенения кровель
- Системы антиобледенения открытых площадей

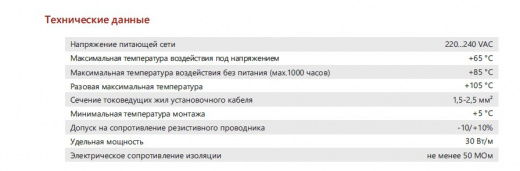

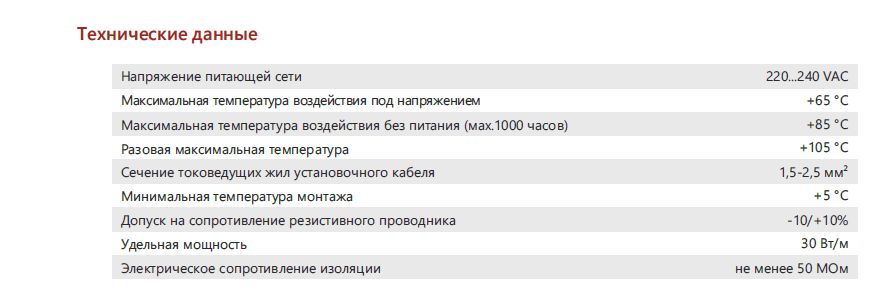

Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +65°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +85°С |
| Разовая максимальная температура | +105°С |
| Сечение токоведущих жил установочного кабеля | 1,5-2,5 мм² |
| Минимальная температура монтажа | +5 °С |
| Допуск на сопротивление резистивного проводника | -10/+10% |
| Удельная мощность | 30 Вт/м |
| Электрическое сопротивление изоляции | не менее 50 МОм |
Оболочка:
SNOW/2p - Конструкция с оболочкой из ПВХ поверх алюмополиэтиленового слоя с дренажной жилой из медных проволок обеспечивает дополнительную защиту и может использоваться в системах, содержащих слабые растворы неорганических веществ.

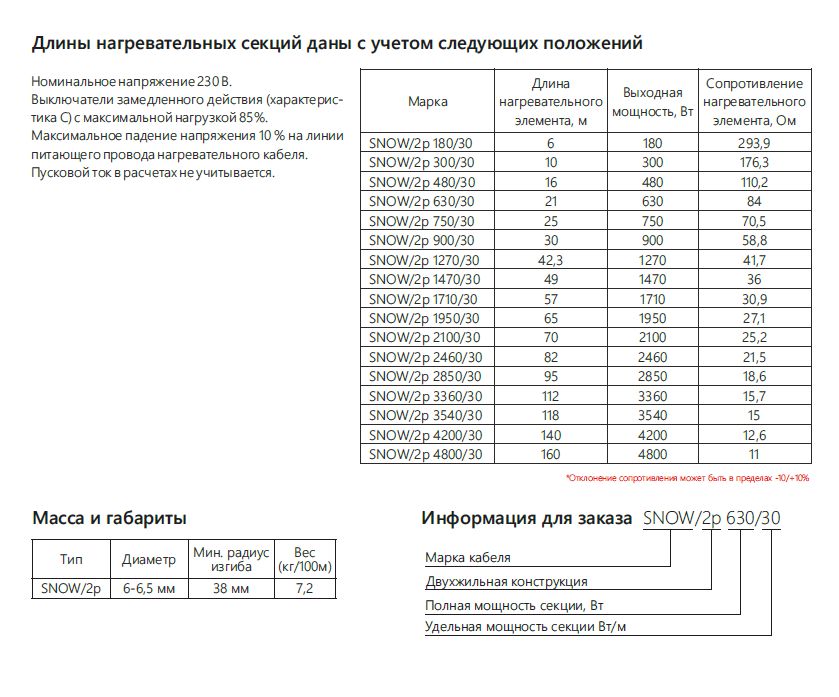

Длины нагревательных секций даны c учетом следующих положений:
Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10% на линии питающего провода нагревательного кабеля. Пусковой ток в расчетах не учитывается.

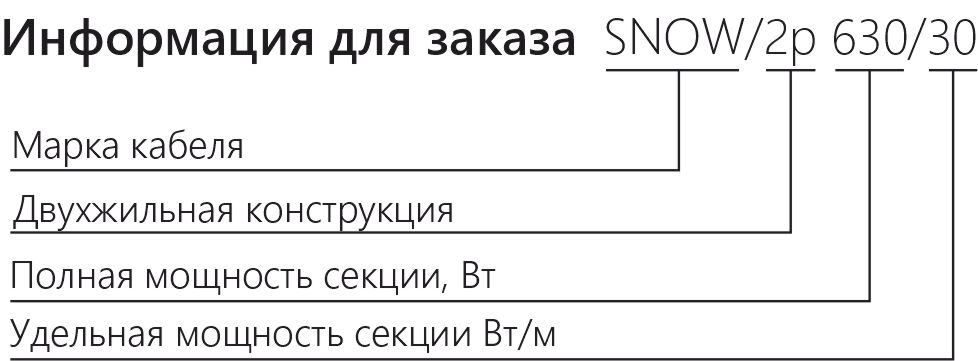

| Марка | Длина нагревательного элемента, м | Выходная мощность, Вт | Сопротивление нагревательного элемента, Ом |
| SNOW/2p 180/30 | 6 | 180 | 293,9 |
| SNOW/2p 300/30 | 10 | 300 | 176,3 |
| SNOW/2p 480/30 | 16 | 480 | 110,2 |
| SNOW/2p 630/30 | 21 | 630 | 84 |
| SNOW/2p 750/30 | 25 | 750 | 70,5 |
| SNOW/2p 900/30 | 30 | 900 | 58,8 |
| SNOW/2p 1270/30 | 42,3 | 1270 | 41,7 |
| SNOW/2p 1470/30 | 49 | 1470 | 36 |
| SNOW/2p 1710/30 | 57 | 1710 | 30,9 |
| SNOW/2p 1950/30 | 65 | 1950 | 27,1 |
| SNOW/2p 2100/30 | 70 | 2100 | 25,2 |
| SNOW/2p 2460/30 | 82 | 2460 | 21,5 |
| SNOW/2p 2850/30 | 95 | 2850 | 18,6 |
| SNOW/2p 3360/30 | 112 | 3360 | 15,7 |
| SNOW/2p 3540/30 | 118 | 3540 | 15 |
| SNOW/2p 4200/30 | 140 | 4200 | 12,6 |
| SNOW/2p 4800/30 | 160 | 4800 | 11 |
Масса и габариты
| Диаметр | Мин.радиус изгиба | Вес (кг/100м) |
| 6-6,5 мм | 38 мм | 7,2 |
Важно! При проектировании систем обогрева следует учитывать, что данные кабели резать нельзя, они не должны пересекаться сами с собой. При использовании в системах антиобледенения водосточных систем, необходимо производить подготовку к сезону путем очистки водоотводящих путей от листвы и мусора.
