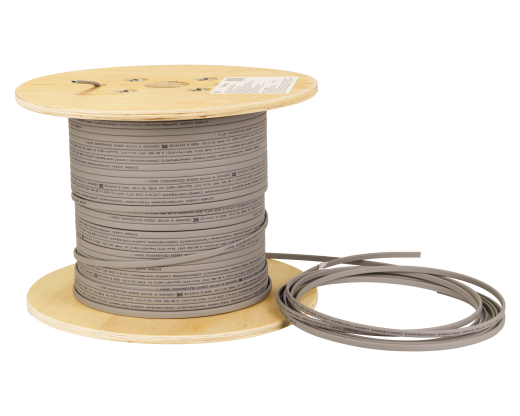

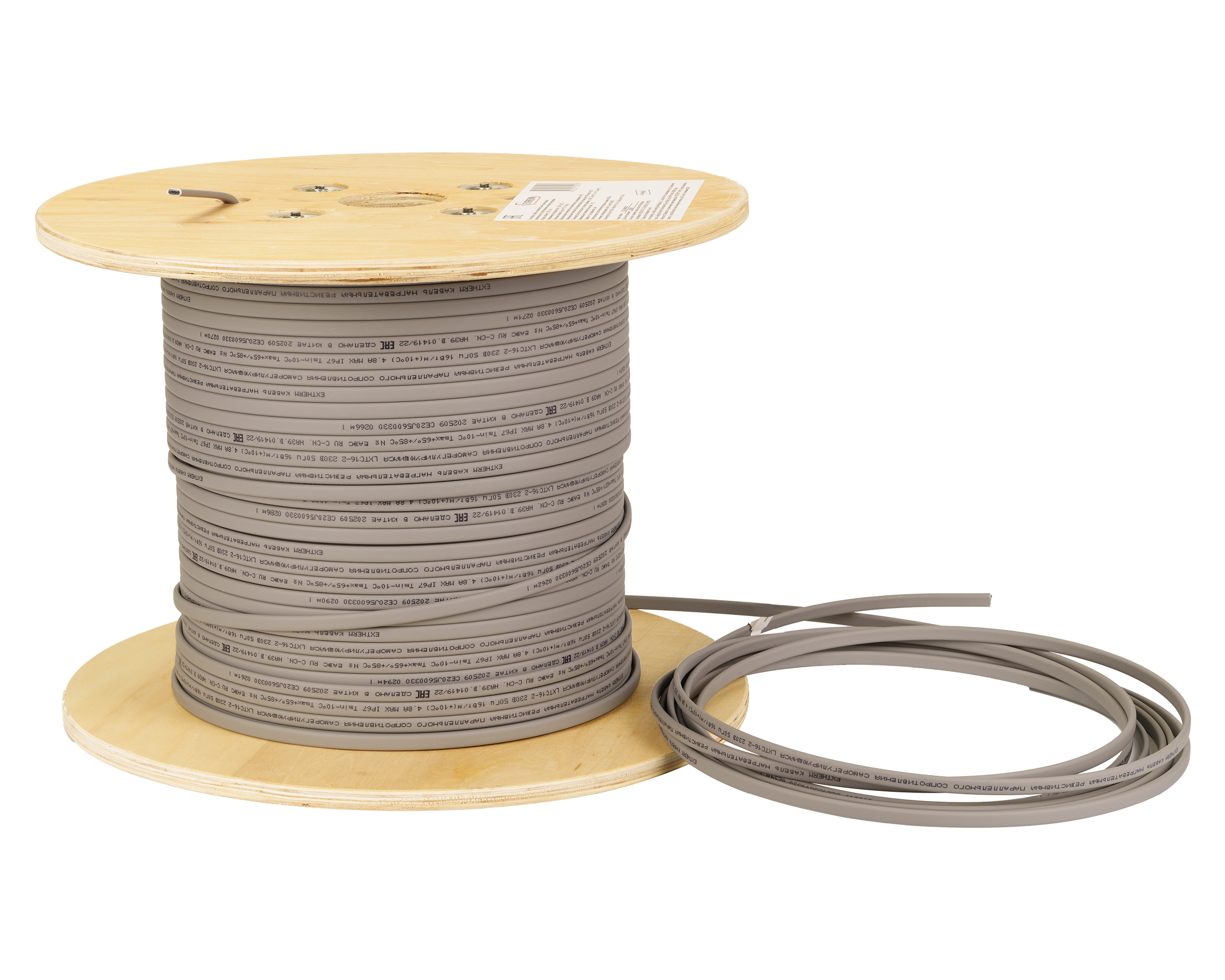

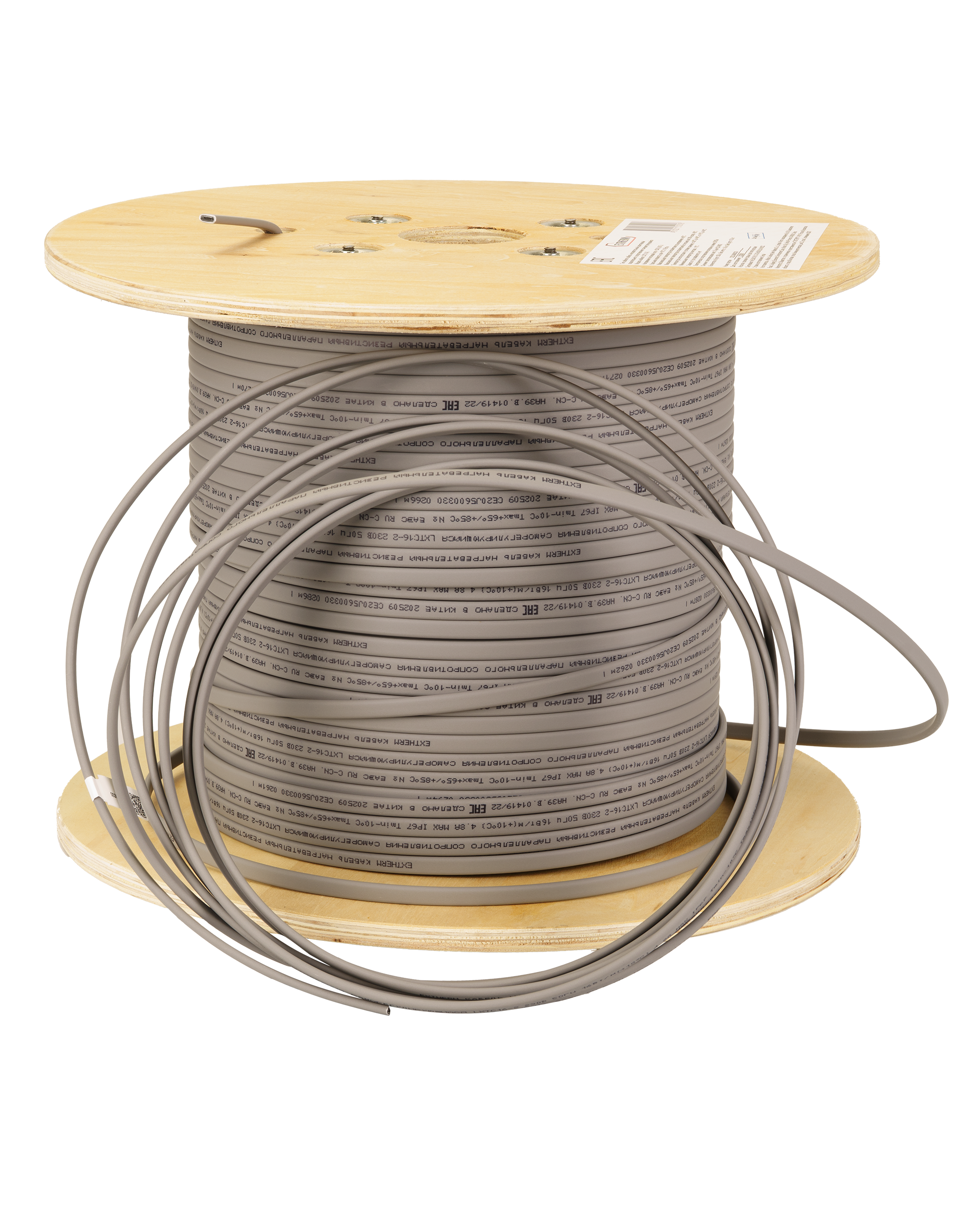

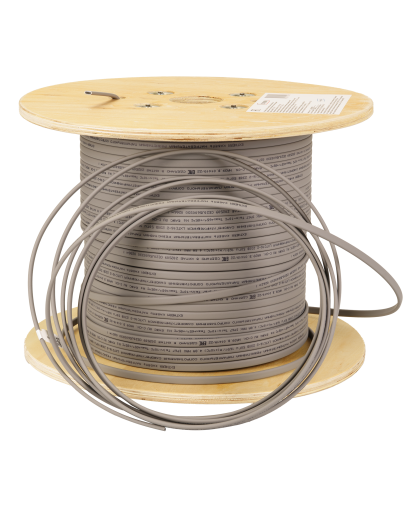

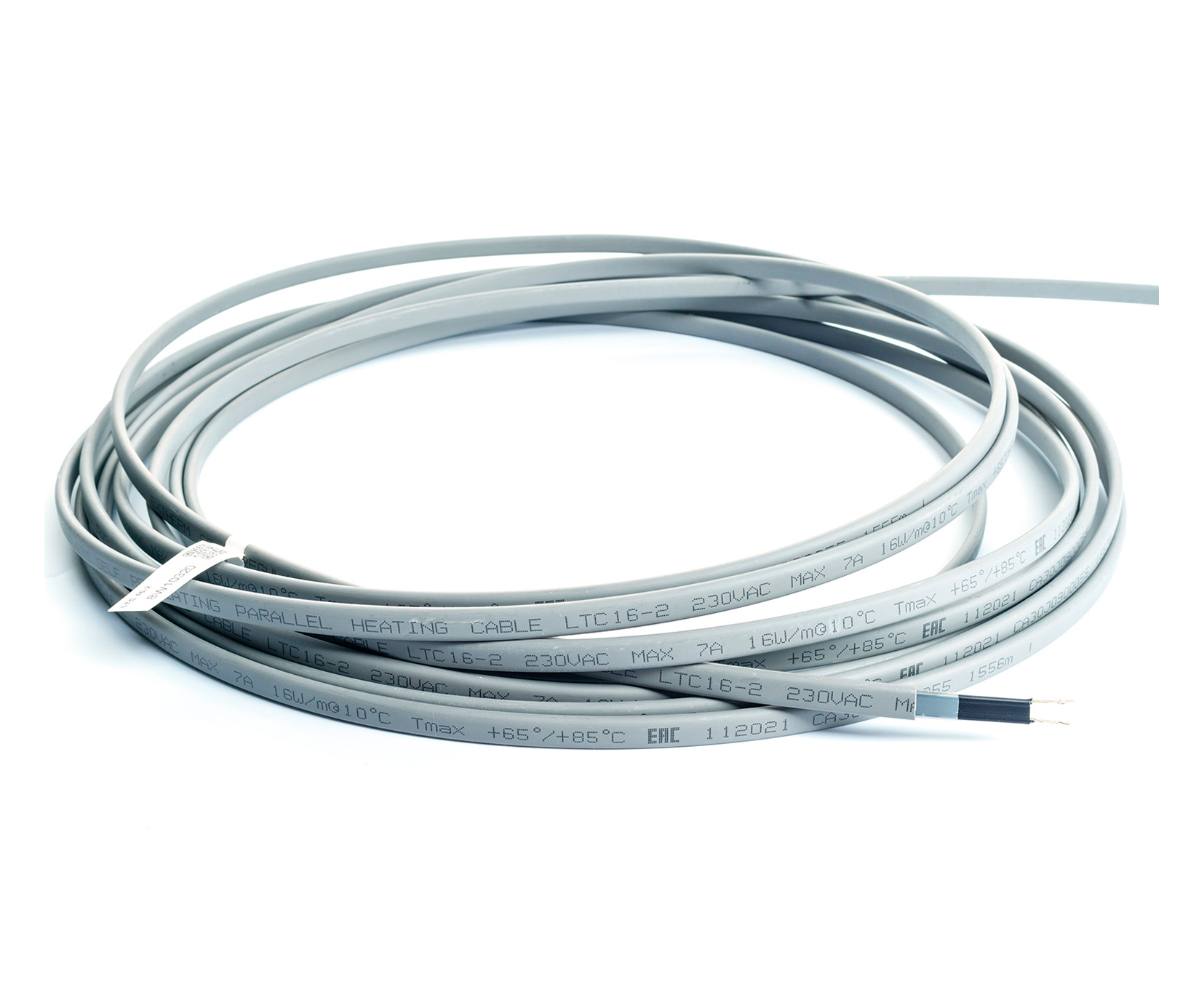

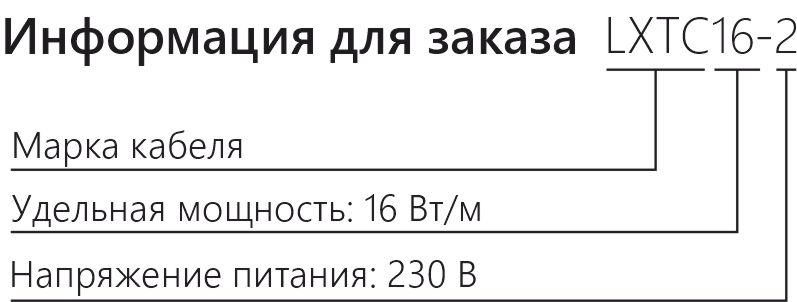

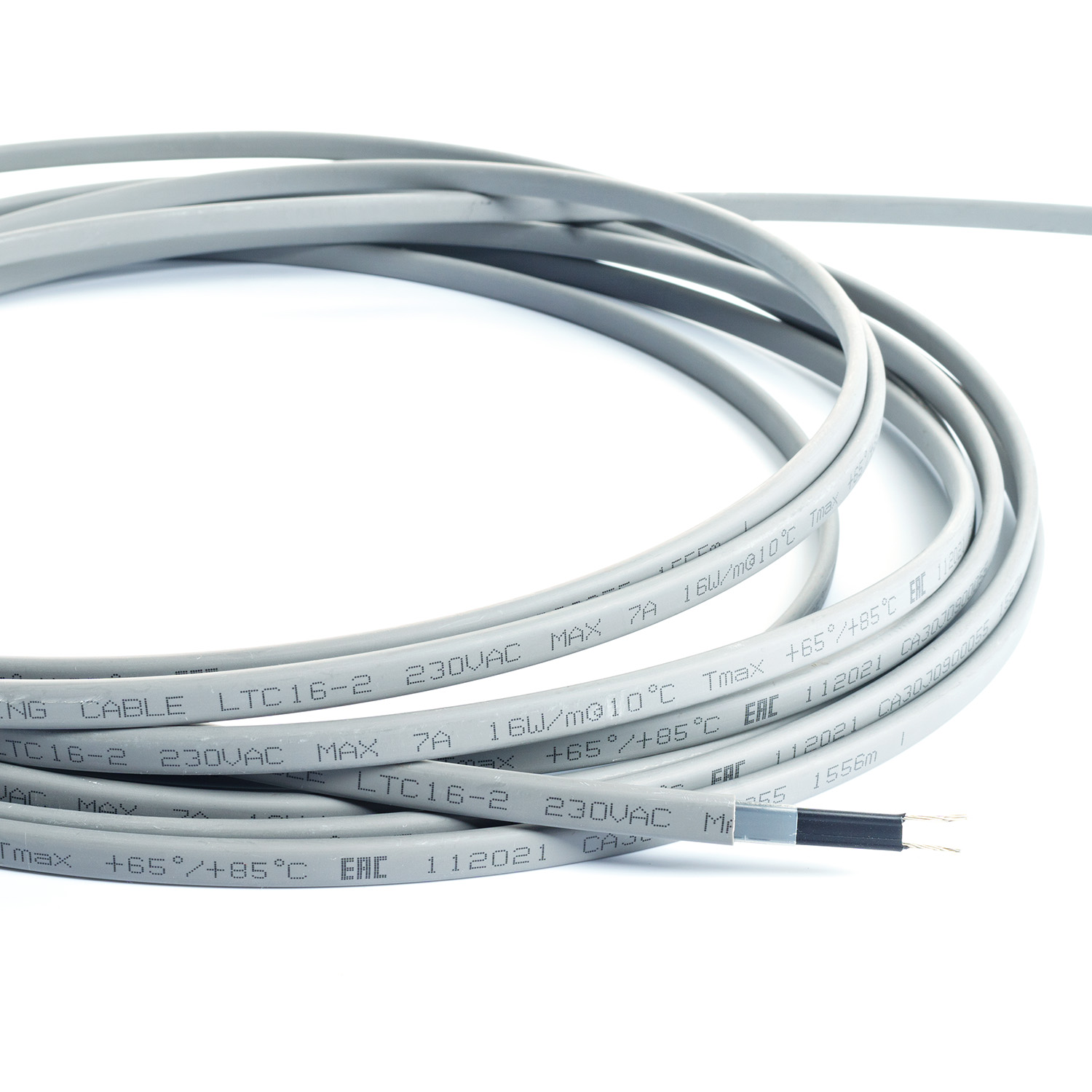

Нагревательный кабель LXTC16-2 - это самое доступное решение для общестроительного применения на небольших объектах, где не требуются протяженные участки обогрева. Может применяться в системах защиты от промерзания и поддержания температуры стальных трубопроводов в холодное время года.

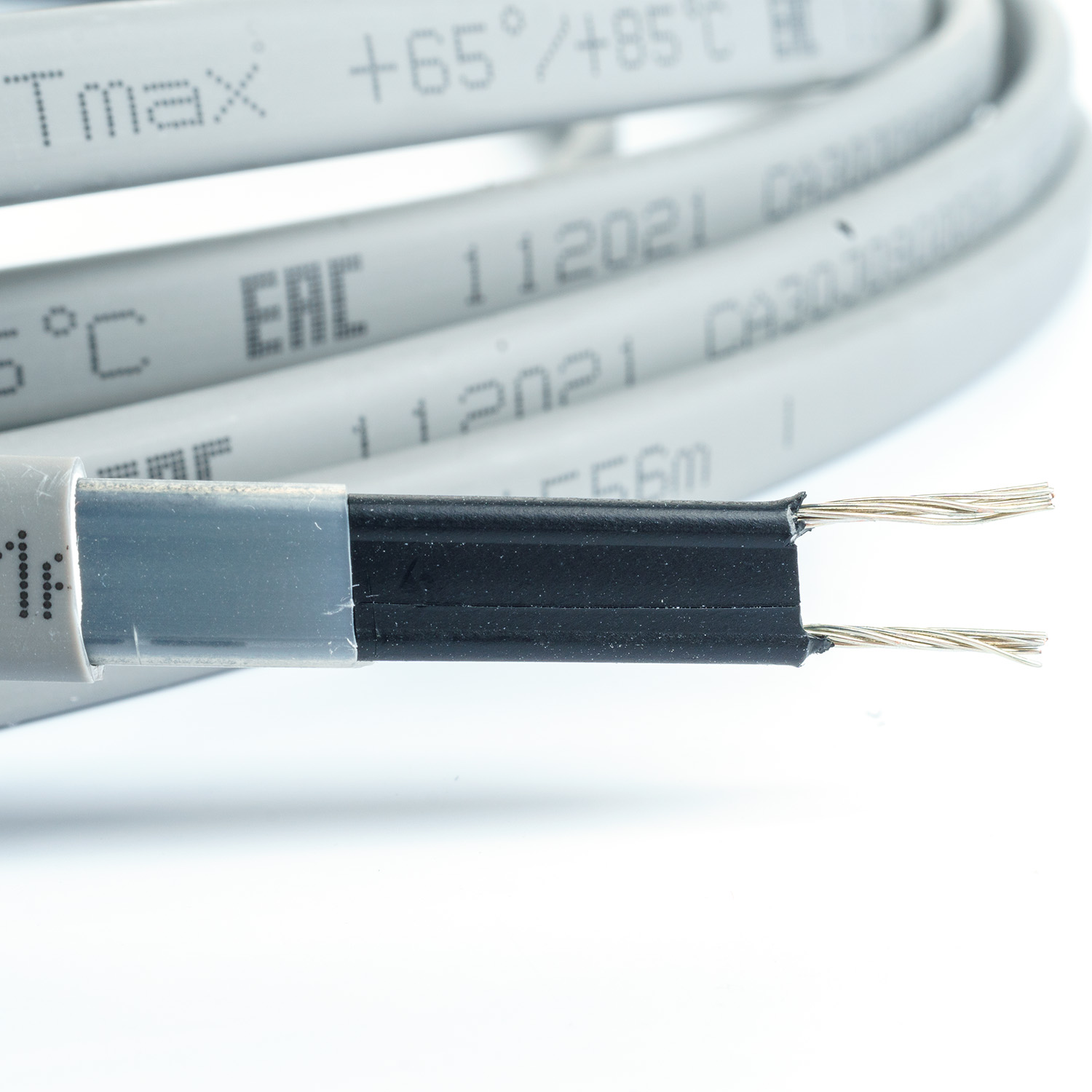

Конструкция кабеля
Преимущества:
- Саморегулирующийся
- Простое проектирование систем обогрева
- Отрезной - греющие секции всегда нужной длины
- Метрическая маркировка на оболочке кабеля
- Допускается пересечение с самим собой
- Безусловная температурная классификация T6
- Не перегреется
- Влагостойкость IP67
Применение:
- Обогрев трубопроводов
- Обогрев путей отвода конденсата
- Обогрев малых емкостей

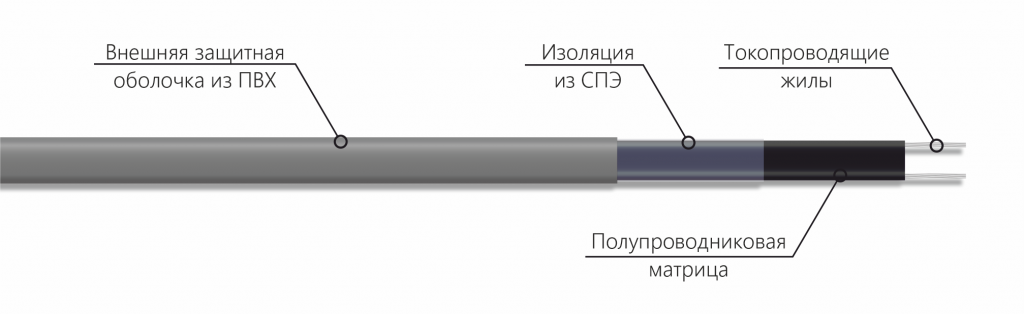

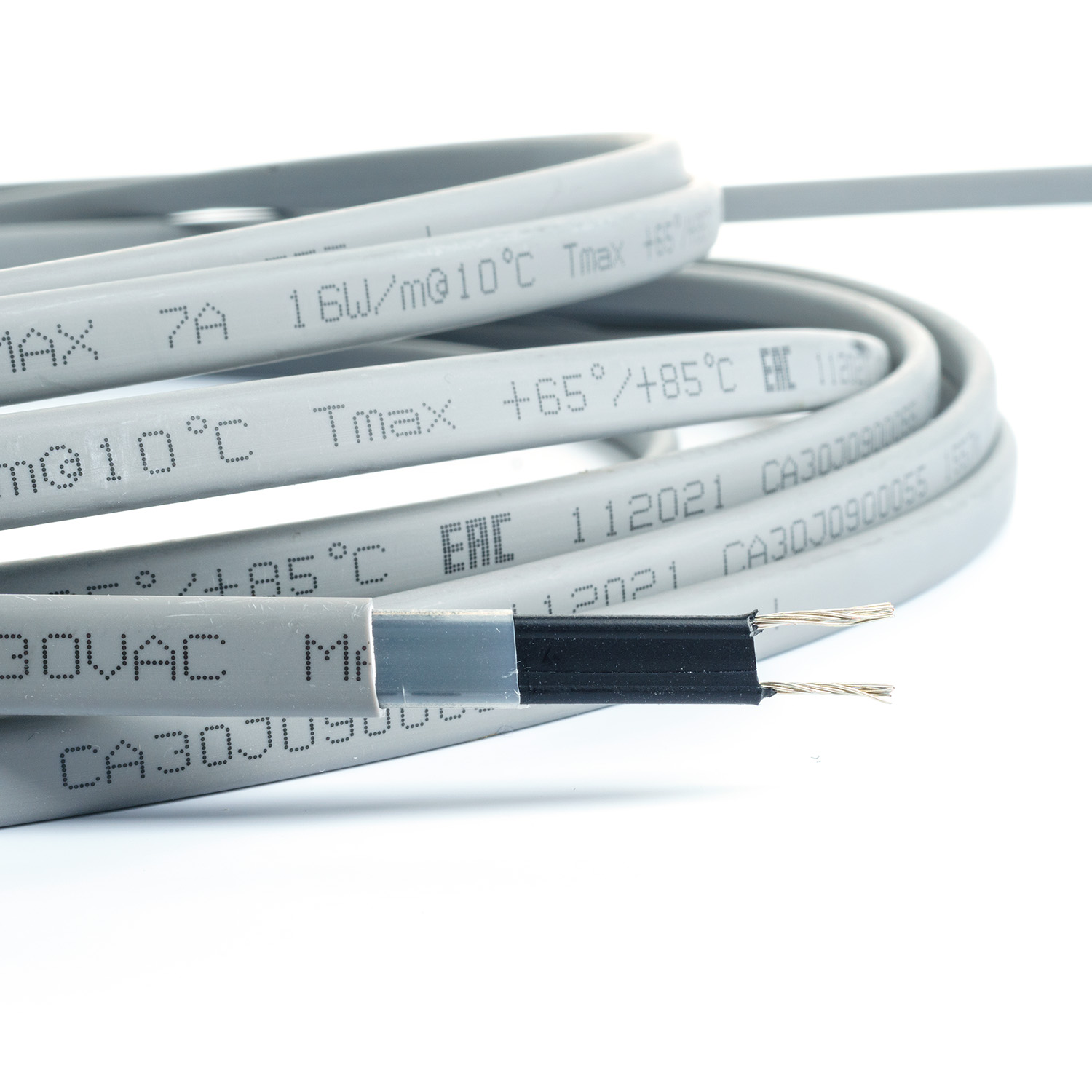

Конструкция кабеля
Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +65°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +85°С |
| Минимальная температура монтажа | -10°С |
| Сечение токоведущих жил | 0,51 мм² |
| Варианты удельной мощности, Вт/м, при 10°С | 16 |
| Электрическое сопротивление изоляции | не менее 50 МОм |
| Защита от UV излучения | нет |
Оболочка:
LXTC16-2 - Конструкция с одинарной изоляцией обеспечивает стандартную защиту без защиты от ультрафиолета.
Длины нагревательных цепей даны c учетом следующих положений:
Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10 % на линии питающего провода нагревательного кабеля. Одностороннее подключение нагревательного кабеля. Кабель размещается на металлических трубах с последующей теплоизоляцией в соответствии с СП 61.13330.2012. Пусковой ток изменяется в соответствии с температурой пуска.
!Для расчетов систем антиобледенения кровель, данная таблица не применима и может использоваться только в расчетах питающей сети систем обогрева трубопроводов и резервуаров.
При холодном пуске греющего кабеля происходит скачок тока , который может в 6-8 раз превышать номинальное значение - это нормально и длится несколько секунд. В течение 4-6 минут величина тока придет к расчетной в соответствии с температурой поддержания.
| Тип |
Температура включения, °C |
Суммарная длина нагревательных секций (м), подключаемых к автоматическому выключателю | ||||
| 10А | 16А | 20А | 25А | 32А | ||
| LXTC16 | 10 | 87 | 139 | 174 | 218 | 278 |
| 0 | 73 | 116 | 145 | 181 | 232 | |
| -20 | 58 | 93 | 116 | 145 | 186 | |
| -40 | 44 | 70 | 87 | 109 | 139 | |
Рекомендованная максимальная длина одиночной секции:
| Тип кабеля | LXTC16-2 | |
| При +10°C | 55 | |
| Пусковые токи определяются в зависимости от температуры пуска | ||

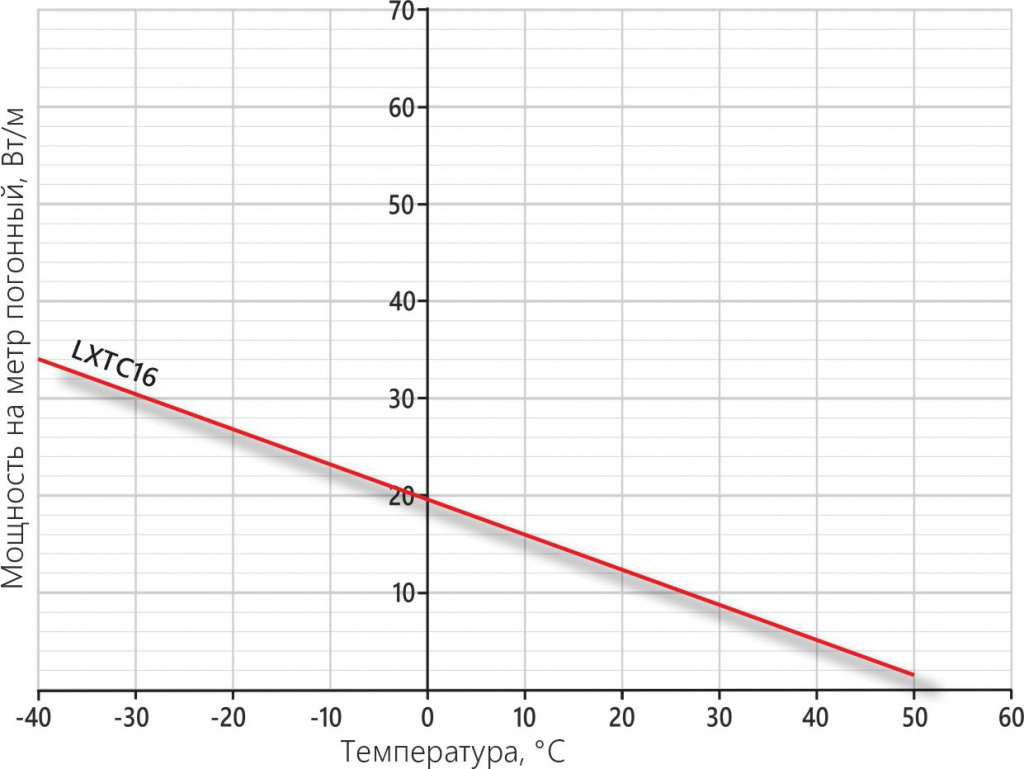

Выходная мощность LXTC
(на металлических трубах с изоляцией в соответствии с СП 61.13330.2012)
Масса и габариты
| Размеры | Мин.радиус изгиба | Вес (кг/100м) |
| 10,9×4,5 мм | 35 мм | 6,8 |
Важно! При проектировании систем обогрева следует учитывать, что расчетная удельная мощность кабеля в воде значительно выше и может варьироваться в пределах от 1,3-х до 2-х значений от паспортной.
